Modellversuch zum Treibhauseffekt

von Niklas Heier

Protokoll als PDF zum Ausdrucken DOCX herunterladen zum Bearbeiten

Ziel des Versuchs Der Versuch soll die Auswirkung des Treibhauseffektes verdeutlichen, indem in ein Becherglas Kohlenstoffdioxidgas geleitet wird und in ein anderes nicht. Beide werden mit einem Halogenstrahler bestrahlt und die Temperaturänderung beobachtet.

Vorbemerkung

Der Treibhauseffekt ist heutzutage in aller Munde. Damit die SuS dieses Phänomen kennen und deuten lernen, ist der folgende Versuch gut geeignet. Als Vorwissen sollten die SuS wissen, dass Kohlenstoffdioxid ein Gas ist, welches bei vielen Verbrennungsreaktionen entsteht, vor allem aber beim Gewinn von Strom, dem Autofahren und anderen industriellen Prozessen. Dieser Versuch soll die SuS für die Konsequenzen eines erhöhten Kohlenstoffdioxidausstoßes sensibilisieren.

Materialien

2 Bechergläser, 2 Temperaturfühler mit digitalem Thermometer, schwarze Pappe oder Bastelkarton, Halogenspiegellampe, 2 Uhrgläser

Chemikalien

Kohlenstoffdioxid

Gefahrstoffe

Gefahrstoff H-Sätze P-Sätze GHS-Piktogramme
Kohlenstoffdioxid H280 P410+P403 GHS04

Durchführung

Aus der schwarzen Pappe werden runde Formen ausgeschnitten, die man auf den Boden der Bechergläser legen kann. Die Temperaturfühler werden auf jeweils gleicher Höhe in die Bechergläser gehängt und die Halogenlampe wird mittig über beiden Bechergläsern positioniert. In ein Becherglas wird nun für 20-30 Sekunden Kohlenstoffdioxidgas geleitet und anschließend auf beide Bechergläser ein Uhrglas gelegt. Nun wird die Lampe angeschaltet.

Beobachtung

Im Becherglas, in welches das Gas geleitet wurde, sinkt die Temperatur. Je länger die Lampe auf die beiden Bechergläser scheint, desto wärmer wird es in beiden. In dem Becherglas mit dem Kohlenstoffdioxid ist die Temperatur bis zu 3 °C höher.

Abbildungen

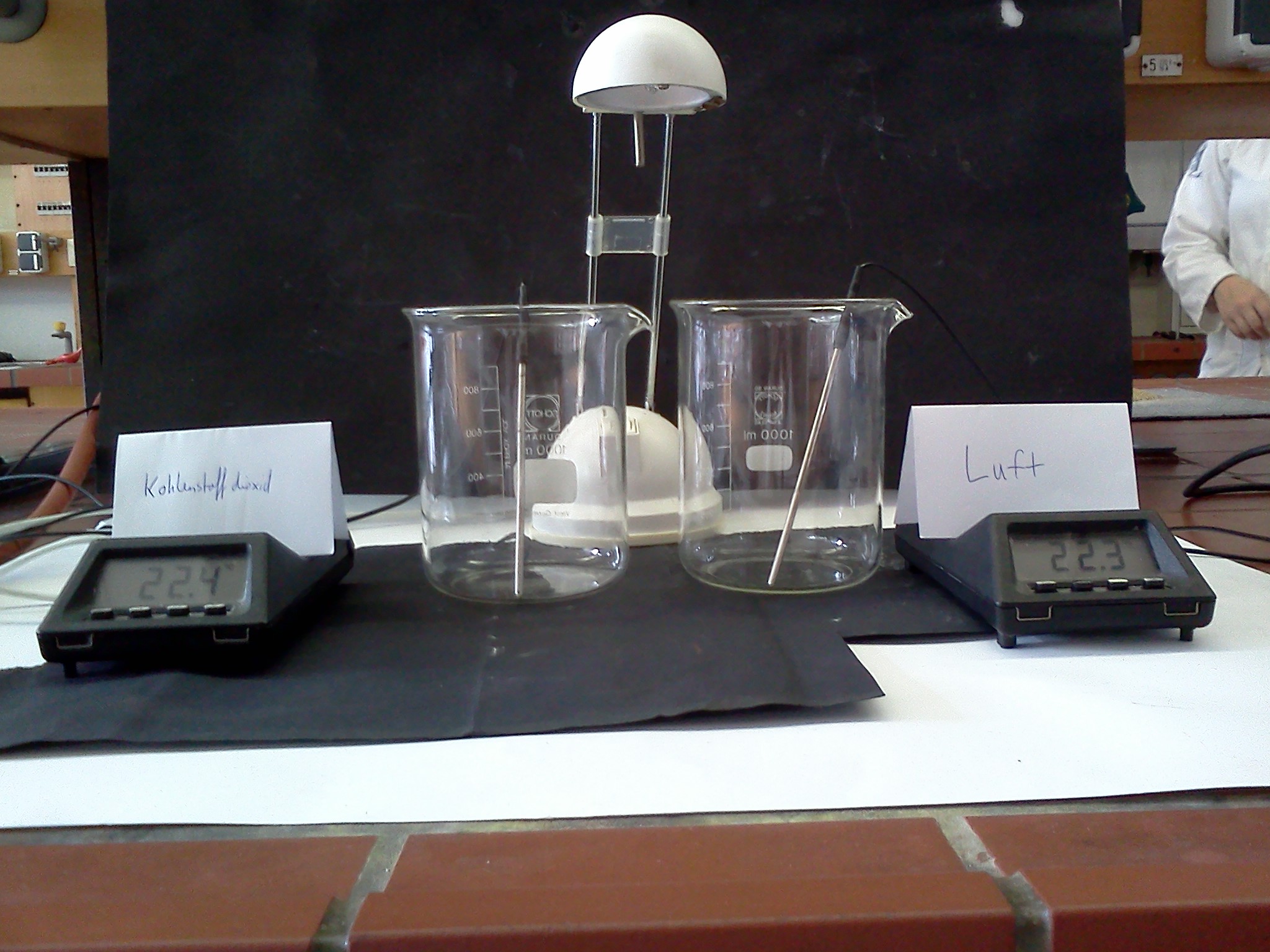

  • Abb. 1: Versuchsaufbau „Treibhauseffekt“

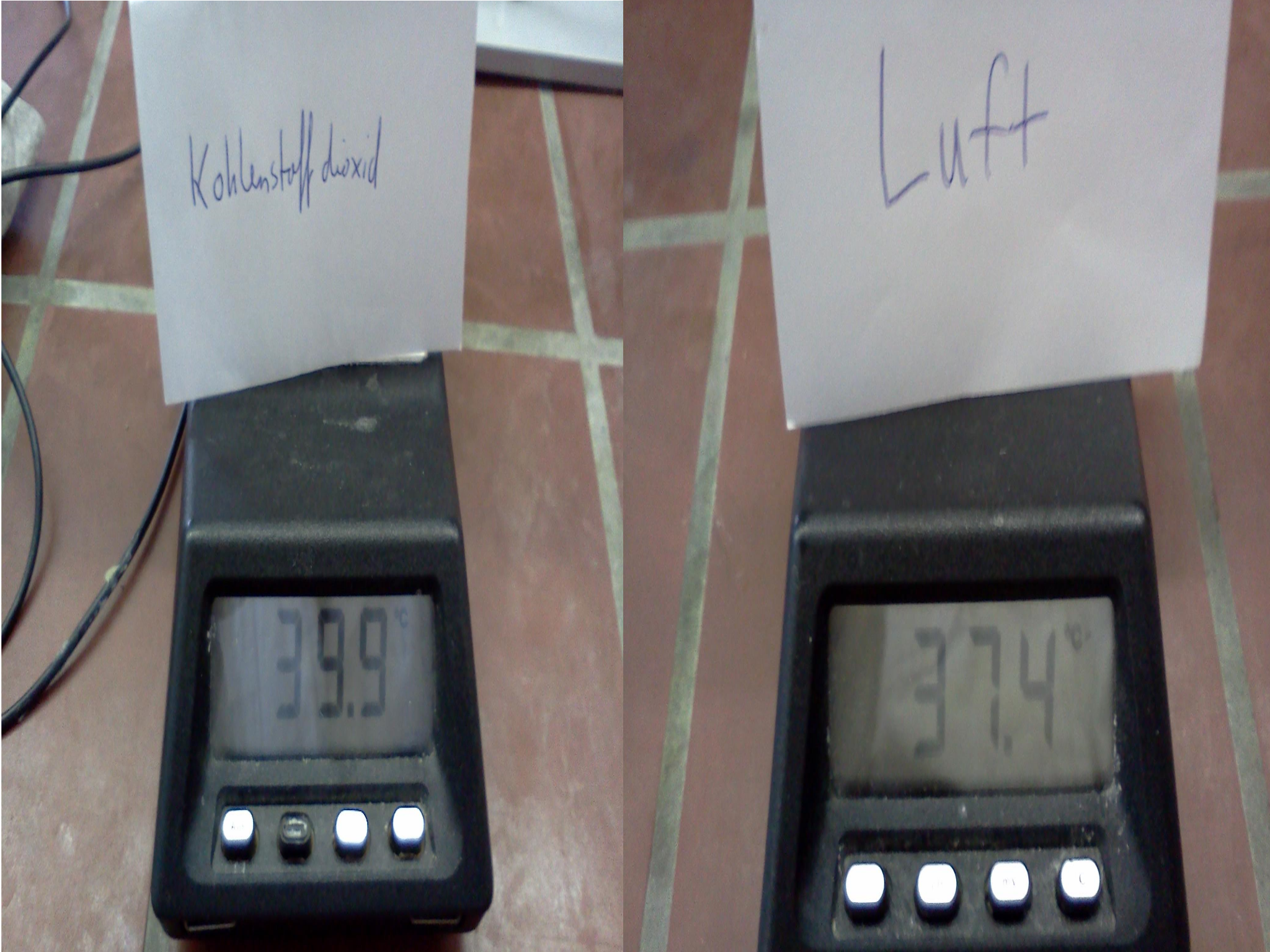

  • Abb. 2: Temperaturunterschiede der Luft in beiden Bechergläsern

Deutung

Durch die schwarze Pappe auf dem Boden der Bechergläser wird die Strahlung der Lampe in Wärme umgewandelt und teilweise reflektiert. Im Becherglas mit dem Kohlenstoffdioxid wird die Wärmestrahlung absorbiert und so im System gehalten. Im anderen System wird die Wärmestrahlung nicht durch eine erhöhte Kohlenstoffdioxidkonzentration absorbiert und so wird mehr Wärme abgestrahlt. Deshalb ist es im Becherglas mit dem Kohlenstoffdioxid wärmer als in dem anderen Becherglas, in dem nur Luft ist.

Die von der schwarzen Pappe ausgehende Wärmestrahlung kann als Modell der Wärmestrahlung an der Erdoberfläche dienen.

Anmerkungen & Unterrichtsanschlüsse

Dieser Versuch kann als Lehrerdemonstrationsversuch durchgeführt werden. Gibt es genug Halogenstrahler, so könnte der Versuch auch in Großgruppen durchgeführt werden, da die Chemikalie nicht gefährlich ist. Bei der Durchführung sollte darauf geachtet werden, dass Kohlenstoffdioxid zwar eine höhere Dichte hat als Luft, es aber trotzdem sinnvoll ist, die Bechergläser zumindest mit Uhrgläsern abzudichten, damit das Gas nicht entweicht. Wenn die Deckel benutzt werden, sollte auf jeden Fall darauf geachtet werden, dass problematisiert wird, dass in der Realität diese Deckel nicht existieren. Fehlkonzepte sollten vorgebeugt werden oder nach dem Experiment in Erfahrung gebracht werden, ob Fehlvorstellungen entstanden sind. Der Versuch wurde erst mit einer Halogenschreibtischlampe probiert, hat aber so nicht funktioniert. Es sollte auf jeden Fall eine Lampe mit einer stärkeren Leistung verwendet werden, um gut sichtbare Ergebnisse zu erzielen.

Literatur

M. Schmidt, http://chids.online.uni-marburg.de/dachs/expvortr/655tLuftschadstoffe_Schmidt.pdf, 30.07.2013.
