Korrosion und Korrosionsschutz anhand von Eisennägeln
von Anonym_10
Ziel des Versuchs Der Versuch zeigt die Korrosion als auch verschiedene Korrosionsschutzmaßnahmen anhand von Eisennägeln.
Materialien
Chemikalien
Gefahrstoffe
| Gefahrstoff | H-Sätze | P-Sätze | GHS-Piktogramme |
|---|---|---|---|
| Kaliumhexacyanoferrat(III) | – | – | – |
| Kupfer | – | – | – |
| Magnesium | H260, H250 | – |
|
| Phenolphthalein | H350, H341, H361F | – |
|
| Natriumchlorid | – | – | – |
Durchführung
Beobachtung
Abbildungen
-

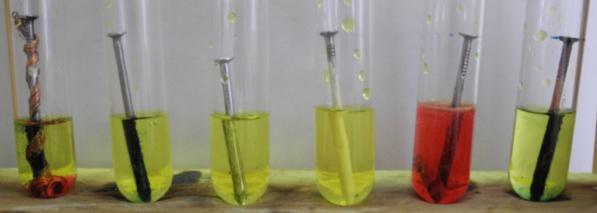

Abb. 1: Eisennägel mit verschiedenen Umgebungseinflüssen.
Deutung
Sobald ein blauer Niederschlag aufgetreten ist, wurde Eisen oxidiert und reagiert mit Kaliumhexacyanoferrat(III) unter Bildung eines blauen Niederschlags. 2 Fe → 2 Fe2+ + 4 e- 3 Fe2+ + 2 [Fe(CN)6]3- → Fe3[Fe(CN)6]
Bei dem Eisennagel mit Kupferdraht hat sich sehr schnell ein blauer Niederschlag gebildet, da es mit Kuper in Verbindung steht und somit ein Lokalelement entstanden ist. Der Eisennagel bildet schnell einen blauen Niederschlag.
Der Eisennagel zeigt einen blauen Niederschlag, da aufgrund des gelösten Sauerstoffs eine Oxidation des Eisens stattfinden kann.
Der verzinkte Eisennagel zeigt keine Veränderung, da der Korrosionsschutz intakt war und somit keine Oxidation stattfinden konnte.
Der lackierte Eisennagel zeigt nur an einigen Stellen einen blauen Niederschlag. Somit war der Korrosionsschutz nur an manchen Stellen intakt und es fand nur punktuell eine Oxidation des Eisens statt.
Der Eisennagel mit Magnesiumband umwickelt zeigt zunächst keinen blauen Niederschlag, Lediglich eine starke violette Färbung tritt auf, da das Magnesium oxidiert wird. Das Magnesium kann mit Kaliumhexacyanoferrat (III) keinen blauen Niederschlag bilden, wodurch ausschließlich die Reduktion des Sauerstoffes mit Hilfe der Phenolphthalein-Lösung angezeigt wird.
Der verkupferte Eisennagel zeigt ebenfalls einen blauen Niederschlag, da die Kupferschicht nicht geschlossen war und daher auch hier, wie bei dem Eisennagel mit Kupferdraht, ein Lokalelement vorlag.
