Pappröhrenversuch

von Axel Wuttke

Protokoll als PDF zum Ausdrucken DOCX herunterladen zum Bearbeiten

Ziel des Versuchs Mit diesem Experiment kann der Vorgang im Zylinder eines Otto-Motors nachvollzogen werden

Vorbemerkung

Mit diesem Experiment kann der Vorgang im Zylinder eines Otto-Motors nachvollzogen werden. SuS sollten mit den Eigenschaften von Alkanen vertraut sein.

Materialien

Chipsdose, Stabfeuerzeug, Tesafilm, Pappschnipsel

Chemikalien

Petrolether

Gefahrstoffe

Gefahrstoff H-Sätze P-Sätze GHS-Piktogramme
Petrolether 50-70°C H225, H304, H315, H336, H411 P210, P243, P280, P273, P301, P331, P302+P352, P304+P340, P309+P310 GHS07 GHS02 GHS08 GHS09

Durchführung

Im unteren Drittel der Chipsdose wird ein Loch mit einem Durchmesser von ca. 1 cm hinzugefügt. Dieses Loch wird anschließend mit Tesafilm abgedeckt und ein kleines Loch in den Tesafilm eingeschnitten. Das Stabfeuerzeug kann nun Luftdicht durch die Öffnung gestoßen werden. Weiterhin werden in die Pappdose ein paar Pappschnipsel gelegt. Durch die große Öffnung werden nun einige Tropfen Petrolether in die Chipsdose gegeben. Die Chipsdose wird mit dem Deckel verschlossen und geschüttelt. Anschließend wird das Stabfeuerzeug gezündet.

Beobachtung

Beim Zünden des Stabfeuerzeuges gibt es einen lauten Knall und der Dosendeckel fliegt weg.

Abbildungen

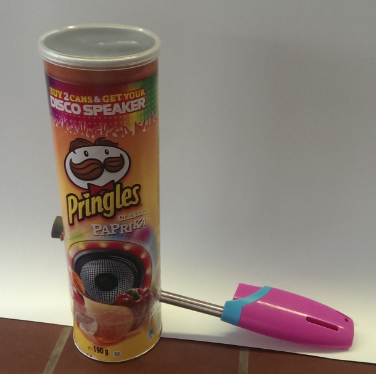

  • Abb. 1: Aufbau Pappröhrenversuch

Deutung

Durch den hinzugefügten Petroleumether entsteht ein Benzin-Luft-Gemisch, das beim Zünden durch das Stabfeuerzeug mit einem lauten Knall reagiert.

Entsorgung

Chipsdose im Freien lüften, die Pappschnipsel können wiederverwendet werden.

Anmerkungen & Unterrichtsanschlüsse

Dieser Versuch bietet die Möglichkeit über die Notwendigkeit und die Einsatzgebiete von Kraftstoffen zu sprechen.

Sehr gut eignet sich der Versuch zur Erarbeitung einer Projektarbeit, bei der technische Inhalte der Automobilindustrie näher betrachtet werden sollen. Dabei wird eine Vernetzung mit Themengebieten der Physik und Technik geschaffen.

Literatur

Martin Schwab 2012, Ein Modellversuch zur Zündtechnik im Otto-Motor, in Naturwissenschaften im Unterricht Heft Nr. 132 S.38-40
