Materialien

Doppel-U-Rohr mit Fritten, Stativmaterial, 2 Platinelektroden, Spannungsquelle, Kabel, Multimeter

Chemikalien

60 mL Kaliumnitrat-Lösung (0,1 M), 10 mL Kaliumpermanganat-Lösung (0,1 M), 30 mL Kupfersulfat-Lösung (0,1 M), Ammoniak-Lösung (w = 25%)

Durchführung

Es werden jeweils 0,1 M Lösungen der Salze Kaliumnitrat, Kupfersulfat und Kaliumpermanganat hergestellt. Die Kupfersulfat-Lösung wird nun so lange mit konzentrierter Ammoniaklösung versetzt, bis sich der hellblaue Niederschlag wieder löst und die Lösung dunkelblau und klar wird. Zu 30 mL dieser Lösung werden 10 mL der violetten Kaliumpermanganat-Lösung gegeben. Diese Mischung wird in das mittlere Rohr des Doppel-U-Rohres gegeben. In die beiden äußeren Rohre werden jeweils 30 mL der 0,1 M Kaliumnitrat-Lösung gefüllt und die Platinelektroden gestellt, die über die Kabel mit der Spannungsquelle verbunden werden. Zur Überprüfung wird ein Multimeter parallelgeschaltet. Zum Starten des Versuchs wird an der Spannungsquelle Gleichstrom mit einer Spannung von 15 V angelegt.

Beobachtung

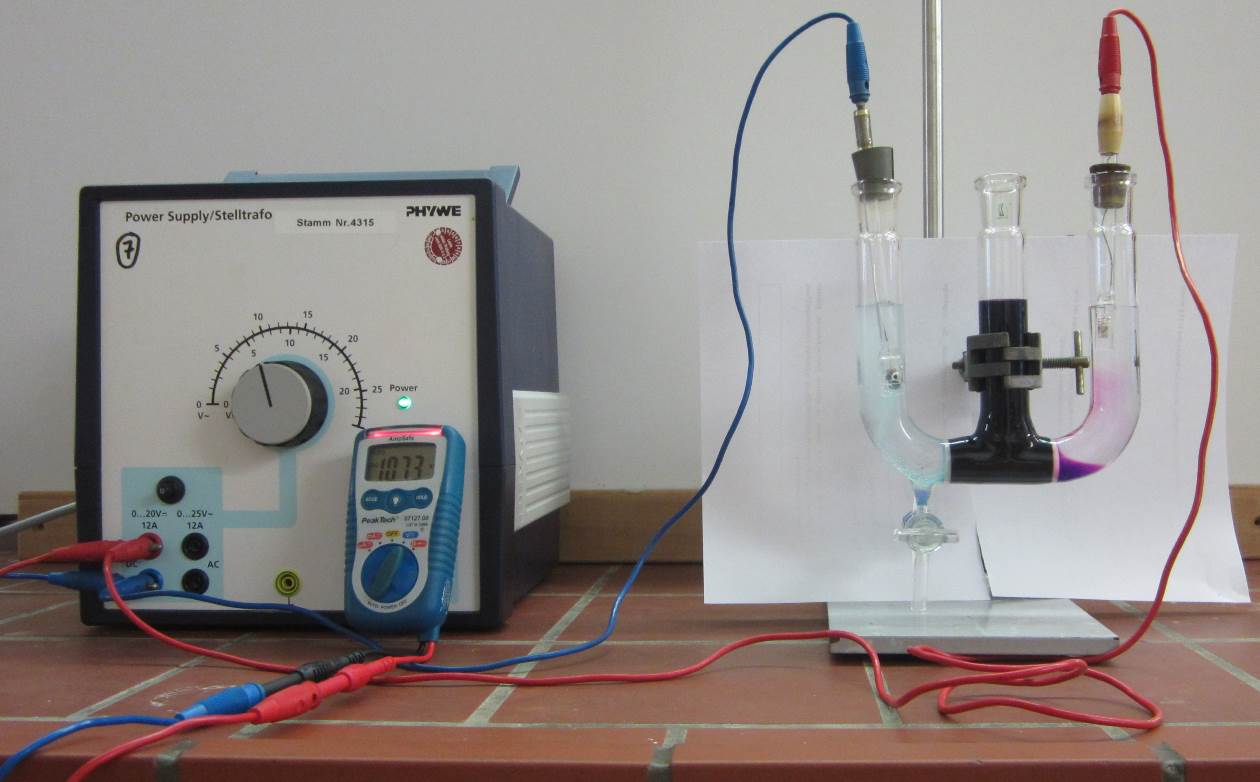

An beiden Elektroden ist eine Gasentwicklung zu beobachten. Nach etwa 15 Minuten beginnt sich der Teil des U-Rohres, dessen Elektrode mit dem Plus-Pol der Spannungsquelle verbunden ist, von der Fritte ausgehend violett zu färben. Im anderen äußeren Schenkel werden hell blaue Ablagerungen sichtbar. Mit fortlaufender Versuchsdauer werden die Färbungen in den beiden äußeren Rohren stärker und der Niederschlag im zweiten Rohr größer.

Deutung

Die mit dem Plus-Pol verbundene Elektrode ist die Kathode, die mit dem Minus-Pol verbundene Elektrode ist die Anode. Die Gasentwicklung an beiden Elektroden tritt durch die Elektrolyse von Wasser auf. An der Kathode wird Wasserstoff reduziert und an der Kathode Sauerstoff oxidiert:

Kathode: 2H₂O_(l) + 2e^- → H_2(g) + 2OH^-_(aq)

Anode: 6H₂O → O_{2 (g)} + 4H₃O⁺_(aq) + 4e^-

Die Violettfärbung entsteht bei der Wanderung negativ geladener Permanganat-Ionen zum Plus-Pol der Anode. Dagegen diffundieren positiv geladene Tetraaminokupfer(II)-Ionen durch die Fritte zum Minus-Pol der Kathode. Durch die auf dieser Seite gelösten Hydroxid-Ionen aus der Elektrolyse, entsteht das schwerlösliche Kupfer(II)-hydroxid, dass die helle Blaufärbung hervorruft. Dies ist auch bei der Zugabe von Ammoniak-Lösung zur Kupfersulfat-Lösung zu beobachten gewesen, bevor sich der dunkelblaue Kupfer(II)-tetraamino-Komplex gebildet hat. Die Kalium- und Nitrat-Ionen wirken als Salzbrücke für den Ladungsausgleich zwischen allen drei Schenkeln des U-Rohres.

Didaktische Reduktion: Für die Schülerinnen und Schüler der 9. und 10. Klassenstufe sollte hier nicht auf die Komplexreaktionen eingegangen werden. Alle anderen Bereiche können bei entsprechendem Vorwissen zur Wiederholung und Vertiefung angesprochen, können aber auch nur am Rande behandelt werden, wenn der Fokus allein auf der Ionenwanderung liegen soll. Die Überführung der Ionen in die Elektrodenräume kann hier an einem geeigneten Teilchenmodell dargestellt werden.

Entsorgung

Die Lösungen aus dem U-Rohr werden in den Abfall für anorganische Metallsalzlösungen gegeben.

Literatur

Prof. Blumes Medienangebot: Elektrochemie (2016). Online verfügbar unter http://www.chemieunterricht.de/dc2/echemie/ionwanv.htm, zuletzt aktualisiert am 04.07.2016, zuletzt geprüft am 28.07.2016.
