Dampfturbine
von Ansgar Misch
Ziel des Versuchs Wasser wird in einem Erlenmeyerkolben zum Sieden erhitzt. Mit dem aufsteigendem Dampf wird ein Windrad angetrieben.
Vorbemerkung
Mithilfe eines mit Wasser gefüllten Erlenmeyerkolbens, der über einer Flamme erhitzt wird, und eines Papierpropellers kann die Umwandlung von Wärmeenergie (Erhitzen des Wassers zum Sieden) in Bewegungsenergie (aufsteigender Dampf bewegt den Propeller) und damit im weiterführenden Sinne in elektrische Energie simuliert werden. Dieser Versuch kann auch als Schülerversuch durchgeführt werden.
Materialien
250 mL-Erlenmeyerkolben, Dreibein, Drahtnetz, Brenner, 1 Blatt Papier, Stecknadel, Korkring, Schere, Stopfen mit Durchlass, gebogenes Glasrohr
Chemikalien
Wasser
Gefahrstoffe
| Gefahrstoff | H-Sätze | P-Sätze | GHS-Piktogramme |
|---|---|---|---|
| Wasser | – | – | – |
Durchführung
Ein Erlenmeyerkolben wird etwa 1 cm hoch mit Wasser befüllt und mit einem Stopfen mit Durchlass verschlossen, in dem ein gebogenes Glasrohr steckt. Aus einem Blatt Papier wird ein möglichst kleiner Propeller gebastelt. Dieser wird mit der Stecknadel auf einen Korkring gesteckt. Nun wird das Wasser im Erlenmeyerkolben mithilfe von Dreibein und Drahtnetz über der Brennerflamme bis zum Sieden erhitzt. In den aufsteigenden Dampf wird dann der Propeller gehalten.
Beobachtung
Siedet das Wasser, steigt Wasserdampf im Erlenmeyerkolben auf und gelangt schließlich durch das Glasrohr aus dem Gefäß heraus. Wird der Propeller in den aus dem Glasrohr aufsteigenden Wasserdampf gehalten, dann wird dieser bewegt.
Abbildungen
-

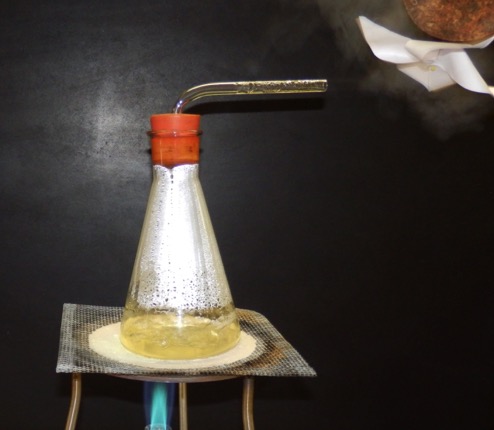

Abb. 1: Ein Propeller wird bewegt, wenn er in den Wasserdampf gehalten wird..
Deutung
Die durch den Wasserdampf verursachte Drehung des Propellers verdeutlicht die Umwandlung von Wärmeenergie in Bewegungsenergie. Diese Art der Energiegewinnung sollte mit den SuS kritisch hinterfragt und bewertet werden, weil hierbei bereits relativ viel Energie investiert wird, um das Wasser zum Sieden zu bringen, was anhand der enormen Hitze unter dem Dreibein zu spüren ist.
