Darstellung von schefelsäure nach dem Kontaktverfahren (Modellversuch)

von Niklas Heier

Thema Schwefelsäure
Klasse 9-10
Art Lehrerversuch
Schlagworte großindustrielles Verfahren Modellversuch Schwefelsäure

Protokoll als PDF zum Ausdrucken DOCX herunterladen zum Bearbeiten

Ziel des Versuchs Dieser Versuch zeigt im Modell, wie eine der wichtigsten Chemikalien der Industrie, die Schwefelsäure, dargestellt wird.

Vorbemerkung

Da bis zu 60% der industriell synthetisierten Schwefelsäure für die großtechnische Herstellung von Dünger gebraucht wird, sind die Verfahren zur Herstellung von Schwefelsäure für die SuS auch relevant. Dieser Versuch zeigt das (Doppel-)Kontaktverfahren, das heute die gängige Methode ist, um Schwefelsäure großtechnisch herzustellen. Als Vorwissen sollte vorausgesetzt werden, dass die SuS selbstständig Reaktionsgleichungen aufstellen und interpretieren können. Außerdem sollte die Kompetenz zum Transfer des Modells auf die Realität geübt worden sein. Außerdem wird in diesem Experiment ein Katalysator verwendet. Dessen Wirkweise sollte also auch vorausgesetzt werden können.

Materialien

2 Waschflaschen, Verbrennungsrohr, Glaswolle, Wasserstrahlpumpe, Verbindungsschläuche, Becherglas, Bunsenbrenner, Pasteurpipette, Reagenzglas

Chemikalien

Pyrit (FeS₂), Mangan(IV)-oxid, konzentrierte Schwefelsäure, Bariumchlorid-Lösung, Eis, Wasser

Gefahrstoffe

Gefahrstoff	H-Sätze	P-Sätze
Mangandioxid	H332, H302	–
Schwefelsäure konz.	H314	–
Bariumchlorid-2-H2O	H301, H332	–

Durchführung

Der Versuchsaufbau wird nach Abb. 1 aufgebaut. In die rechte Waschflasche wird konzentrierte Schwefelsäure gegeben und in die linke (kaltes) Wasser, ggf. mit einem Eisbad versehen. In das Verbrennungsrohr gibt man links Pyrit und von der rechten Seite schiebt man Glaswolle nah an das Pyrit. Dann wird Mangan(IV)-oxid von der rechten Seite in das Rohr gefüllt. Das Mangan(IV)-oxid wird mit dem Bunsenbrenner erhitzt bis es glüht. Ebenso wird mit dem Pyrit verfahren. Die Wasserstrahlpumpe/das Vakuum wird ganz rechts an der Waschflasche angeschlossen und eingeschaltet, so dass das gasförmige Reaktionsprodukt von links nach rechts durch die Apparatur gesaugt wird. Der Versuch wird nach 3-5 Minuten beendet.

Aus der linken Waschflasche wird mit einer Pipette eine Probe genommen und in die Bariumchlorid-Lösung gegeben. Zusätzlich wird ein Streifen Indikatorpapier in die Lösung getaucht.

Beobachtung

Es entsteht ein weißer Rauch, welcher durch die Apparatur gesaugt wird. Dieser wird durch die erste Waschflasche gesaugt, wonach der Rauch immer noch weiß ist. Erst wenn er durch die zweite Flasche gesaugt wurde, ist er nicht mehr sichtbar. Der pH-Streifen zeigt einen pH-Wert von 3 an. Bei der Zugabe von Bariumchlorid zu einer Probe fällt ein weißer Feststoff aus.

Abbildungen

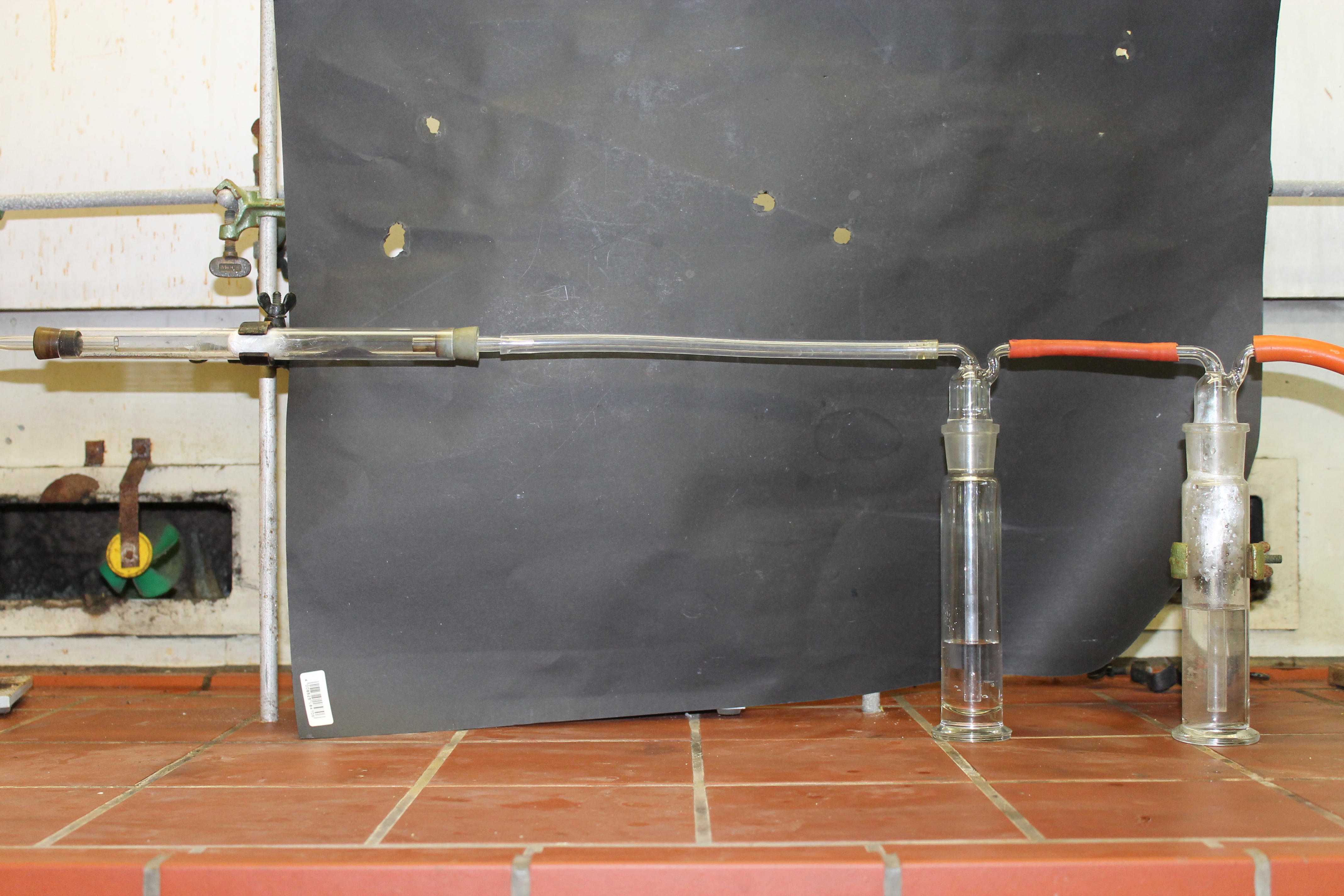

Abb. 1: Versuchsaufbau "Kontaktverfahren zur Herstellung von Schwefelsäure"

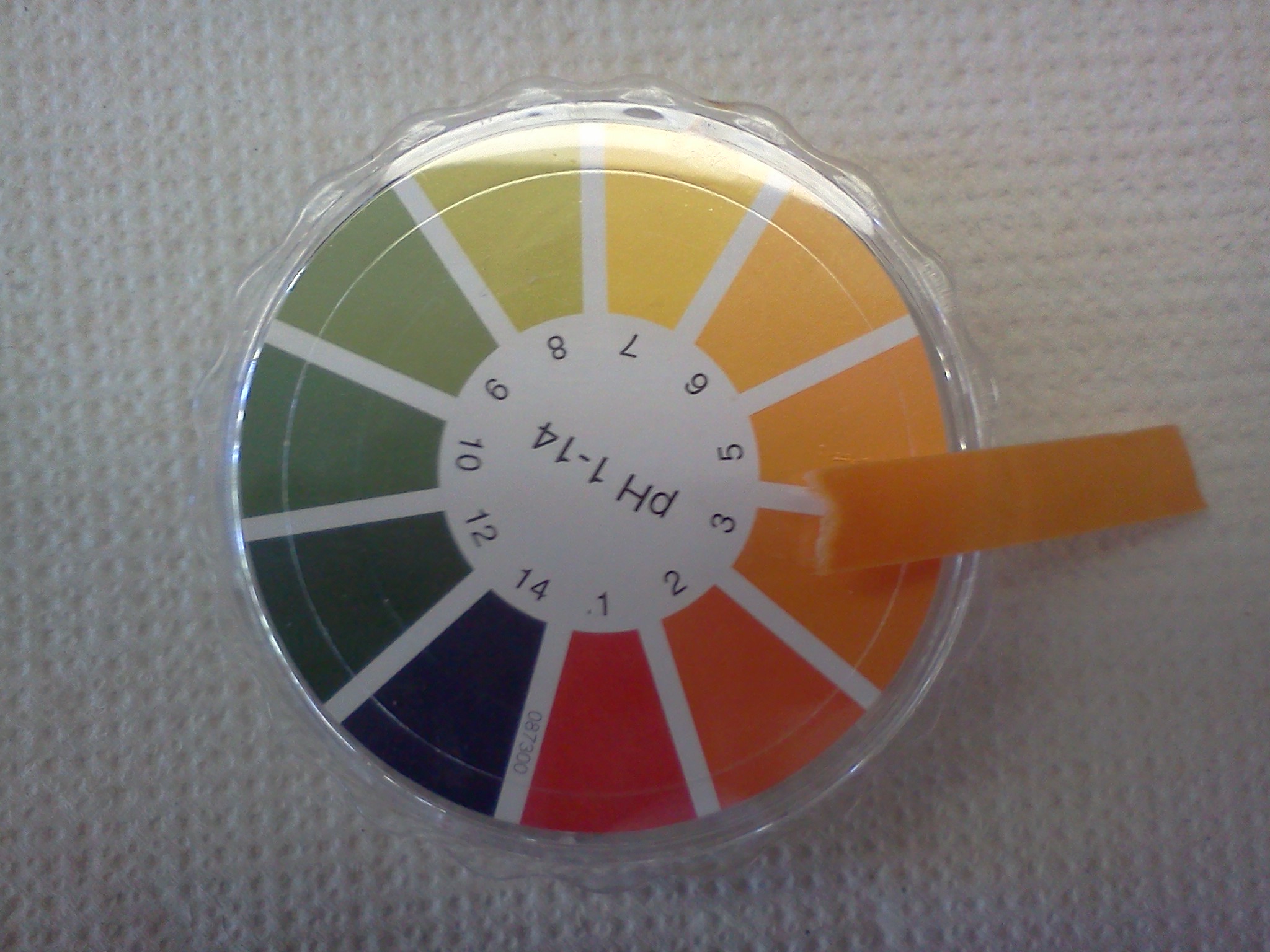

Abb. 2: Indikatorpapier zeigt einen pH-Wert von 3

Deutung

Wird das Pyrit „geröstet“, entsteht Schwefeldioxid:

4 FeS_{2 (s)} + 11 O_{2 (g)} → 2 Fe₂O_{3 (s)} + 8 SO_{2 (g)}

Das so entstandene Schwefeldioxid wird über das Mangan(IV)-oxid geleitet. Da es bei Raumtemperatur nicht mit Sauerstoff reagiert, muss MnO₂ als Katalysator verwendet werden. Wird das Gas über das Mangan(IV)-oxid geleitet, reagiert es mit Sauerstoff aus der Luft zu Schwefeltrioxid:

SO_{2 (g)} + O_{2 (g)} → 2 SO_{2 (g)} ΔH_R = -197 kJ/Reaktionsumsatz

Wenn dieses Gas durch Wasser geleitet wird, löst sich nur wenig davon:

SO_{3 (g)} + 3 H₂O_(l) → 2 H₃O⁺_(aq) + SO₄^2-_(aq)

Deshalb wird es durch konzentrierte Schwefelsäure geleitet, da es so zu Dischwefelsäure reagiert:

SO_{3 (g)} + H₂SO_{4 (aq)} → H₂S₂O_{7 (aq)}

Der Nachweis mit der Bariumchlorid-Lösung zeigt, dass in der Lösung in der Waschflasche Sulfat-Ionen vorhanden sind:

Ba²⁺_(aq) + SO₄^2-_(aq) → BaSO_{4 (s)} ↓

Entsorgung

Das Mangan(IV)-oxid kann wiederverwendet werden. Die Pyrit-Reste werden in der Feststofftonne entsorgt. Die hergestellte Schwefelsäure kann weiterverwendet werden, sonst wird sie neutralisiert und im Abguss entsorgt. Die Barium-Lösung wird im Schwermetallbehälter entsorgt.

Anmerkungen & Unterrichtsanschlüsse

Dieses Lehrerdemonstrationsexperiment zeigt im Modell, wie eine der wichtigsten Säuren in der Industrie hergestellt wird. Dabei ist zu beachten, dass konzentrierte Schwefelsäure die eigene Herstellung katalysiert. SO₃ löst sich schlecht in Wasser, deshalb ist in der ersten Waschflasche der Bariumsulfat-Nachweis ausgeblieben. Es konnte jedoch eine Veränderung des pH-Wertes beobachtet werden. Dieses Experiment kann als Erarbeitungsexperiment eingesetzt werden und es kann thematisch an die Verwendungsmöglichkeiten der Schwefelsäure angeknüpft werden (Farbstoffsynthese, Sprengstoffdarstellung, Düngemittelherstellung, etc.). Da bei dieser Reaktionen Schwefeloxide entstehen, sollte dieser Versuch unbedingt unterm Abzug durchgeführt werden.

Literatur

http://www.seilnacht.com/Lexikon/Doppelko.htm, 5.08.2013, 19:47 Uhr.

W. Glöckner et al., Handbuch der experimentellen Chemie Sekundarbereich II – Band 1: Wasserstoff, Stickstoff- und Sauerstoffgruppe, Aulis, 2002, 289-291.
